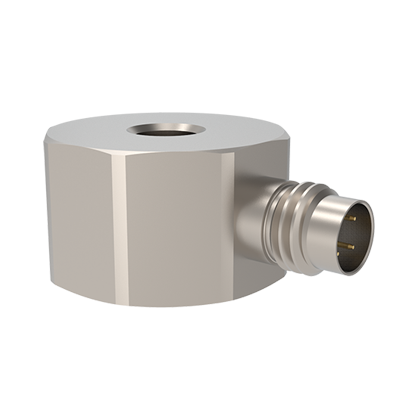

傳感器緊湊型設計，整體對地絕緣
中心通孔，螺栓安裝
| 型號（高端） | J11513 | J12513 | J13513 | J14513 | |
| 特征描述 | 鈦合金外殼，殼體對地絕緣；中心通孔安裝；其他選項；低頻擴展；防水連體電纜 | ||||
| 外形尺寸mm（八角xH） | 18x13 | 18x13 | 18x13 | 18x13 | |
| 靈敏度（mV/g） | 10 | 20 | 50 | 100 | |
| 測量范圍（g peak） | ±500 | ±250 | ±100 | ±50 | |
| 幅值線性 | ≤±1% | ||||
| 寬頻帶分辨率（g rms） | 0.0005 | 0.0025 | 0.0001 | 0.00005 | |
| 頻率范圍 | ±5%（Hz） | 1~3/Z:1~5 | 1~3/Z:1~5 | 1~3/Z:1~5 | 1~3/Z:1~5 |
| ±10%（Hz） | 0.5~4/Z:0.5~6 | 0.5~4/Z:0.5~6 | 0.5~4/Z:0.5~6 | 0.5~4/Z:0.5~6 | |
| 安裝諧振頻率（kHz） | ≥20 | ≥20 | ≥20 | ≥20 | |
| 橫向靈敏度 | ≤5% | ||||
| 供電電源（VDC） | 18~30 | ||||
| 供電電流（mA） | 2~20 | ||||
| 輸出阻抗（Ω） | ≤100 | ||||
| 直流偏置電壓（V） | 8~12 | ||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 120 | 60 | 24 | 12 |
| 100Hz | 40 | 20 | 8 | 4 | |
| 1000Hz | 30 | 15 | 6 | 3 | |
| 安裝絕緣電阻 | ≥1x108 | ||||
| 最大承受加速度值（g peak） | 1500 | 1200 | 800 | 400 | |
| 最大承受沖擊值（g peak） | 3000 | 2500 | 1500 | 1000 | |
| 工作溫度（℃） | -50~125 | ||||
| 密封形式 | 激光焊接 | ||||
| 敏感材料 | 高端 壓電陶瓷/剪切 | ||||
| 外殼材料 | 鈦合金 | ||||
| 安裝方式 | Φ5.1mm通孔/ M5螺栓安裝 | ||||
| 重量（克） | 8 | 9 | 11 | 12 | |
| 傳感器輸出形式 | 1/4"-28四芯輸出 | ||||
| 電纜兩端接頭形式 | 1/4"-28四芯接頭—3xBNC（516xx17）；1/4"-28四芯接頭—1/4"-28四芯接嘴（516xx15） | ||||
| 常用電纜選項 (電纜描述/型號) | * 電纜兩端接頭 1/4"-28四芯接頭—3xBNC：Φ3mm PVC四芯電纜（5161417）；Φ3mm TPV電纜（5163417）；Φ3mm 四氟高溫電纜（5161517） * 電纜兩端接頭 1/4"-28四芯接頭—1/4"-28四芯接嘴：Φ3mm PVC四芯電纜（5161415）；Φ3mm TPV電纜（5163415）；Φ3mm 四氟高溫電纜（5161515） | ||||
| 標準附件 | ①M(fèi)5安裝螺栓；②標配1米PVC四芯電纜；③出廠校驗報告 | ||||
| 其他選項 | * 型號+“E”：選配輸出1/4-28四芯接嘴為粗針形式 * 型號+“L“：低頻擴展，5% -- 0.5 Hz * 型號+“F”：選配5米/10米防水連體電纜（IP68）（注：頻率響應的高頻截止頻率因連體電纜會發生變化，具體高頻截止頻率將以傳感器校驗報告為準） | ||||
