量程覆蓋范圍4000g~35000g，5檔靈敏度可選
外殼有鈦合金、不銹鋼，以及對地絕緣（專利）三種結構形式
通孔安裝螺栓，大量程采用圓錐（專利）安裝螺栓
| 型號（高端型） | J20506 | J20505 | J20509 | J22511 | J21506 | J21505 | J21507 | J21509 | J21516 | J21515 | J20510 | J21519 | |

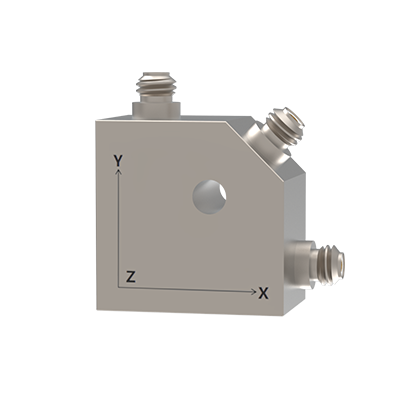

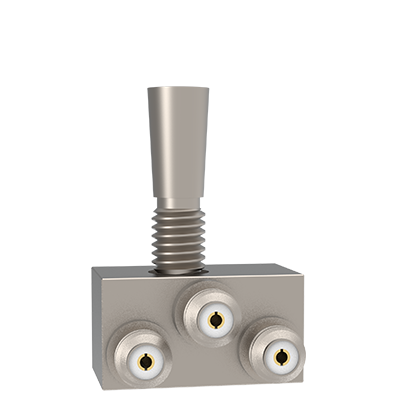

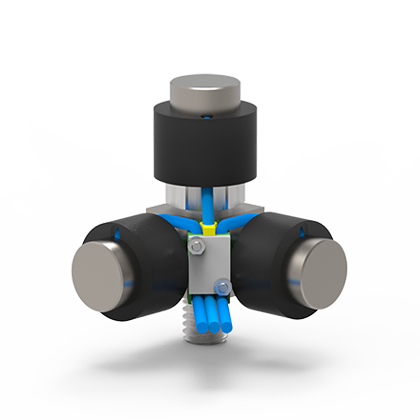

| 特征描述 | 鈦合金四方形 通孔M4螺栓，3xM5輸出 | 小型不銹鋼長方形殼體，通孔圓錐安裝螺栓，3xM5同側接嘴 | 全新獨特設計，安裝對地絕緣，整體高鋼性設計 可靠、穩定的連體電纜輸出 | ||||||||||
| 外形尺寸 mm (長x寬x高/三維) | 14x14x10 | 14x14x10 | 14x14x10 | 15x15x10 | 18.5x10.5x10 | 20x12.5x10 | 18.5x10.5x10 | 20x12.5x10 | 26x26x34 | 26x26x34 | 26x26x34 | 26x26x34 | |
| 靈敏度（pC/g） | 0.3 | 0.5 | 1 | 2 | 0.3 | 0.5 | 0.07 | 1 | 0.3 | 0.5 | 0.07 | 1 | |
| 測量范圍（g peak） | ±25000 | ±15000 | ±8000 | ±4000 | ±25000 | ±15000 | ±35000 | ±10000 | ±25000 | ±20000 | ±35000 | ±10000 | |
| 幅值線性（滿量程） | ±5% | ±3% | ±2% | ±1% | ±5% | ±3% | ±10% | ±2% | ±5% | ±3% | ±10% | ±2% | |
| 頻率范圍 | ±10%（Hz~kHz） | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 | 2~10 |
| 安裝諧振頻率（kHz） | ≥80 | ≥80 | ≥80 | ≥80 | ≥85 | ≥85 | ≥85 | ≥85 | ≥75 | ≥75 | ≥75 | ≥75 | |
| 橫向靈敏度 | ≤5% | ||||||||||||
| 芯體電容（pF） | 240 | 200 | 200 | 900 | 240 | 240 | 100 | 200 | 240 | 240 | 150 | 240 | |
| 芯體絕緣阻抗（Ω） | ≥ 1x1011 | ||||||||||||
| 安裝絕緣電阻 | —— | ≥1x108 | |||||||||||
| 最大承受加速度值（g peak） | —— | —— | —— | 3000 | —— | —— | —— | —— | —— | —— | —— | —— | |
| 最大承受沖擊值（g peak） | 15000 | 12000 | 12000 | 5000 | 30000 | 20000 | 40000 | 15000 | 30000 | 20000 | 40000 | 15000 | |
| 工作溫度（℃） | -50~250 | ||||||||||||
| 密封形式 | 激光焊接 | ||||||||||||
| 敏感材料 | 壓電陶瓷/剪切 | ||||||||||||
| 外殼材料 | 鈦合金 | 不銹鋼 | 鈦合金 | ||||||||||
| 安裝方式 | 通孔M4螺栓安裝 | 通孔M4圓錐螺栓安裝 | M6x0.75圓錐螺栓安裝 | ||||||||||
| 重量（克） | 7.9 | 8 | 8.2 | 8.3 | 13 | 12.6 | 14 | 12.8 | 18 | 18 | 18 | 18 | |
| 傳感器輸出形式 | 3xM5 | 3x連體電纜輸出 | |||||||||||
| 電纜兩端接頭形式 | M5—M5（511xx11）；M5—BNC(511xx12) | ||||||||||||
| 常用電纜選項 (電纜描述/型號) | *電纜兩端接頭 M5—M5：Φ2mm PVC電纜（5111111）；Φ2mm TPV電纜（5113811）；Φ2mm 四氟高溫電纜（5111211） *電纜兩端接頭 M5—BNC：Φ2mm PVC電纜（5111112）；Φ2mm TPV電纜（5113812）；Φ2mm四氟高溫電纜（5111212） *電纜兩端接頭 連體電纜—M5：Φ2mm 四氟高溫電纜（5001211）；Φ1.6mm 四氟高溫電纜（5002111） | ||||||||||||
| 標準附件 | ①M(fèi)4安裝螺栓 ；②標配：3根1米PVC同軸電纜 ：③出廠校驗報告 | ||||||||||||
