IEPE電壓輸出，對地絕緣，沖擊量程高達2萬g
采用獲得多項專利的全新結構設計

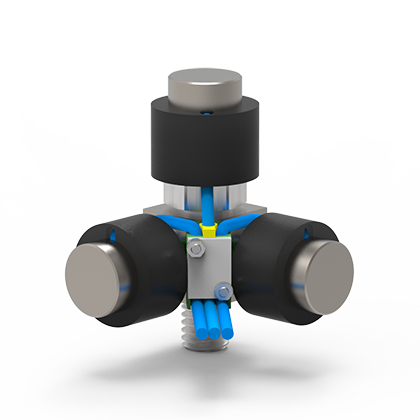

高剛性螺栓安裝的三軸向沖擊測量
| 型號（高端） | J10511 | J10518 | J10519 | J10512 | J10505 | J10509 | J10506 | J10536 | J10539 | J10535 | J10502 | J10503 | |

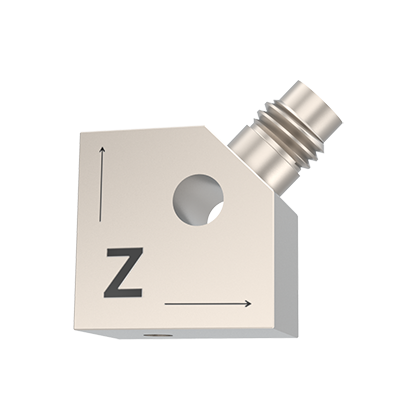

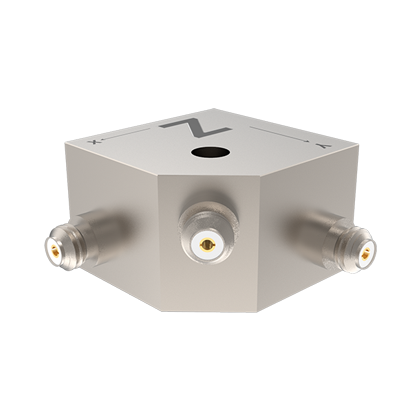

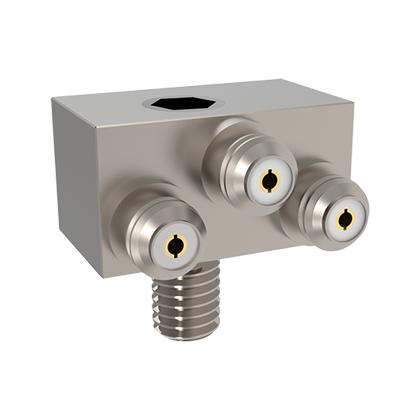

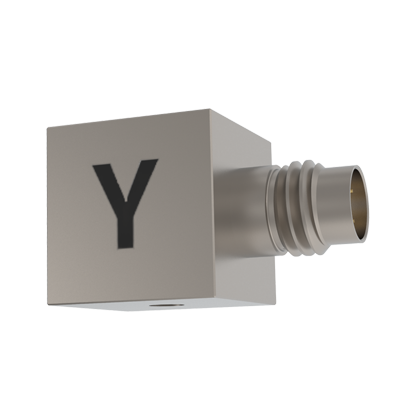

| 特征描述 | 不銹鋼長方形，M4通孔圓錐安裝螺栓，3xM5接嘴 | 鈦合金四方形，M4通孔安裝螺栓，3xM5接嘴 | 鈦合金殼體，通孔安裝螺栓，四芯接嘴輸出 | 鈦合金立方體外殼；四芯接嘴輸出；粘接/螺釘安裝 | 安裝對地絕緣，整體高鋼性設計 M6通孔圓錐安裝螺栓 | ||||||||
| 外形尺寸mm(長x寬x高) | 20x13.5x11 | 20x13.5x11 | 15x15x10 | 15x15x10 | 15x15x10 | 15x15x10 | 15x15x10 | 9.5立方 | 10.8立方 | 10.8立方 | 26x11x34(三維) | ||
| 靈敏度（mV/g） | 0.25 | 0.5 | 1 | 2 | 0.5 | 1 | 2 | 1 | 1 | 2 | 0.25 | 0.5 | |
| 測量范圍 (g peak) | ±20000 | ±10000 | ±5000 | ±2500 | ±10000 | ±5000 | ±2500 | ±5000 | ±5000 | ±2500 | ±20000 | ±10000 | |
| 幅值線性 (滿量程) | ±3% | ±3% | ±1% | ±1% | ±3% | ±1% | ±1% | ±1% | ±2% | ±2% | ±3% | ±3% | |
| 寬頻帶分辨率(g rms) | 0.02 | 0.01 | 0.005 | 0.0025 | 0.01 | 0.005 | 0.0025 | 0.005 | 0.005 | 0.0025 | 0.02 | 0.01 | |
| 頻率范圍 | ±5%（Hz~kHz） | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— |
| ±10%（Hz~kHz） | 10~11 | 10~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | 5~10 | |
| 安裝諧振頻率（kHz） | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥70 | ≥75 | ≥70 | ≥70 | ≥70 | |
| 橫向靈敏度 | ≤5% | ||||||||||||
| 供電電源（VDC） | 18~30 | ||||||||||||
| 供電電流（mA） | 2~20 | ||||||||||||
| 輸出阻抗（Ω） | ≤100 | ||||||||||||
| 直流偏置電壓（V） | 8~12 | ||||||||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 4800 | 2400 | 1200 | 600 | 2400 | 1200 | 600 | 1200 | 1200 | 600 | 4800 | 2400 |
| 100Hz | 1600 | 800 | 400 | 200 | 800 | 400 | 200 | 400 | 400 | 200 | 1600 | 800 | |
| 1000Hz | 1200 | 600 | 300 | 150 | 600 | 300 | 150 | 300 | 300 | 150 | 1200 | 600 | |
| 安裝絕緣電阻 | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— | ≥1x108 | ≥1x108 | |
| 最大承受加速度值(g peak) | —— | —— | 6000 | 3500 | —— | 6000 | 4000 | 6000 | 6000 | 3000 | —— | —— | |
| 最大承受沖擊值（g peak) | 25000 | 15000 | 10000 | 6000 | 13000 | 8000 | 5000 | 8000 | 8000 | 5000 | 25000 | 13000 | |
| 工作溫度（℃） | -50~125 | ||||||||||||
| 密封形式 | 激光焊接 | ||||||||||||
| 敏感材料 | 高端 壓電陶瓷/剪切 | ||||||||||||
| 外殼材料 | 不銹鋼 | 鈦合金 | 鈦合金 | ||||||||||
| 安裝方式 | 通孔M4圓錐螺栓安裝 | 粘接/M2.5內螺紋螺孔（配絕緣安裝座552130） | M6x0.75圓錐螺栓安裝 | ||||||||||
| 重量（克） | 11.5 | 11.5 | 11.5 | 11.5 | 7.7 | 7.7 | 7.7 | 4.9 | 5.0 | 5.0 | 19 | 19 | |
| 傳感器輸出形式 | M5x3接嘴同側 | 1/4"-28四芯輸出 | 1/4"-28四芯輸出 | 連體電纜 | |||||||||
| 電纜兩端接頭形式 | M5—BNC(511xx12)；1/4"-28四芯接頭—3xBNC（516xx17）；1/4"-28四芯接頭—1/4"-28四芯接嘴（516xx15） | ||||||||||||
| 常用電纜選項 (電纜描述/型號) | *電纜兩端接頭 M5——BNC：Φ3mm PVC電纜（5114312）；Φ3mm TPV電纜（5112312）；Φ2mm 四氟高溫電纜（5111212） *電纜兩端接頭 1/4"-28四芯接頭——3xBNC：Φ3mm PVC四芯電纜（5161417）；Φ3mm TPV電纜（5163417）；Φ3mm四氟高溫電纜（5161517） *電纜兩端接頭 1/4"-28四芯接頭——1/4"-28四芯接嘴：Φ3mm PVC四芯電纜（5161415）；Φ3mm TPV電纜（5163415）；Φ3mm 四氟高溫電纜（5161515） | ||||||||||||
| 標準附件 | ①M4安裝螺栓 (通孔安裝)，M2.5-M5 安裝螺釘 (立方體)；②標配：1米 TPV四芯電纜 (輸出四芯接嘴)，標配3根1米 TPV同軸電纜 (輸出3xM5接嘴)：③出廠校驗報告 | ||||||||||||
| 其他選項 | *型號+“E”：選配輸出接嘴為英制10-32螺紋 *型號+“F”：選配防水連體電纜（IP68）（注：頻率響應的高頻截止頻率因連體電纜會發(fā)生變化，具體高頻截止頻率將以傳感器校驗報告為準） | ||||||||||||
