兩種水壓（1MPa，3MPa）可選
短時間水壓超載寬裕能力可達1.3~1.5倍

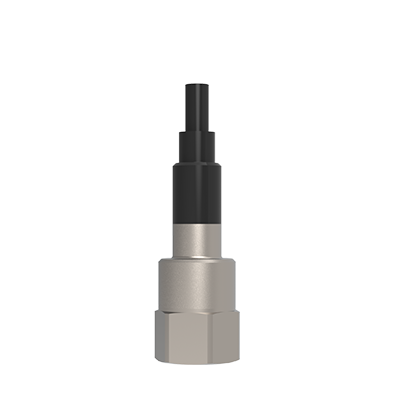

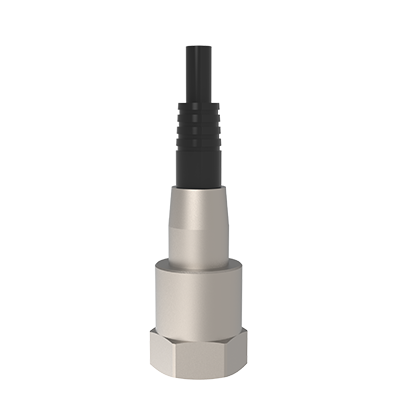

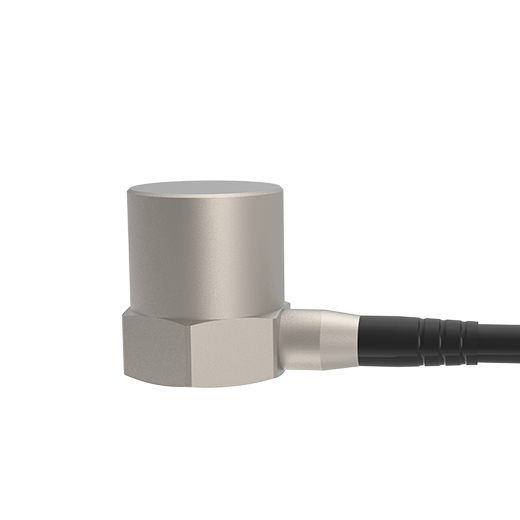

| 型號（高端） | 單軸 | J11133/J11233 | J13133/J13233 | J14133/J14233 | J11134 | J13134 | J14134 |

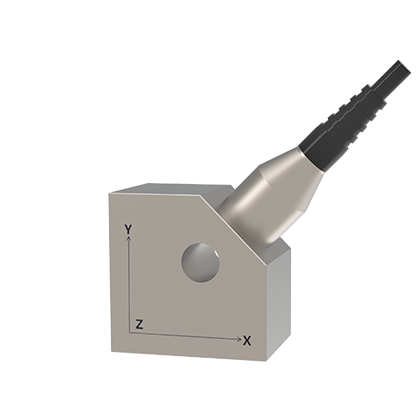

| 三軸 | J11538 | J13538 | J14538 | -- | -- | -- | |
| 特征描述 | IP68，水下耐壓 > 1MPa（短時間可 2MPa）；連體電纜單軸頂端/側端及三軸向可選 | IP68，水下耐壓 > 3MPa；連體電纜特殊防水 | |||||
| 外形尺寸mm | 單軸：六角xH | 11x27.5 | 11x27.5 | 11x27.5 | 13x31.5 | 13x31.5 | 13x31.5 |
| 三軸：LxLxH | 17x17x12 | 17x17x12 | 17x17x12 | -- | -- | -- | |
| 靈敏度（mV/g） | 10 | 50 | 100 | 10 | 50 | 100 | |
| 測量范圍（g peak） | ±500 | ±100 | ±50 | ±500 | ±100 | ±50 | |
| 幅值線性 | ≤±1% | ||||||
| 寬頻帶分辨率（g rms） | 0.001 | 0.0002 | 0.0001 | 0.001 | 0.0002 | 0.0001 | |
| 頻率范圍 | ±5%（Hz） | 1~8 | 1~8 | 1~8 | 1~5 | 1~5 | 1~5 |
| ±10%（Hz） | 0.5~9 | 0.5~9 | 0.5~9 | 0.5~6 | 0.5~6 | 0.5~6 | |
| 安裝諧振頻率（kHz） | ≥61 | ≥26 | ≥26 | ≥18 | ≥18 | ≥18 | |
| 橫向靈敏度 | ≤5% | ||||||
| 供電電源（VDC） | 18~30 | ||||||
| 供電電流（mA） | 2~20 | ||||||
| 輸出阻抗（Ω） | ≤100 | ||||||
| 直流偏置電壓（V） | 8~12 | ||||||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 120 | 60 | 12 | 120 | 60 | 12 |
| 100Hz | 40 | 20 | 4 | 40 | 20 | 4 | |
| 1000Hz | 30 | 15 | 3 | 30 | 15 | 3 | |
| 最大承受加速度值（g peak） | 2000 | 1200 | 800 | 400 | 2000 | 2000 | |
| 最大承受沖擊值（g peak） | 3000 | 2000 | 1000 | 3000 | 2000 | 1000 | |
| 工作溫度（℃） | -50~125 | ||||||
| 密封形式 | 激光焊接(防水等級IP68，水壓1MPa/3MPa可選) | ||||||
| 敏感材料 | 高端 壓電陶瓷/剪切 | ||||||
| 外殼材料 | 不銹鋼 | ||||||
| 安裝方式 | 單軸：M5內螺紋螺孔；三軸：通孔M4螺栓安裝 | ||||||
| 重量（克） | 單軸 | 10 | 10 | 10 | 13.8 | 13.8 | 13.8 |
| 三軸 | 26 | 26 | 26 | -- | -- | -- | |
| 傳感器輸出形式 | 單軸：同軸水密連體電纜 + BNC；三軸：四芯水密連體電纜 +3xBNC | ||||||
| 電纜兩端接頭形式 | 單軸：連體電纜+BNC(500xx12) 三軸：連體電纜+3xBNC(500xx17)；連體+1/4"-28四芯接嘴（500xx15）；連體+一轉三空頭（500xx40） | ||||||
| 常用電纜選項 (電纜描述/型號) | * 單軸連體電纜+接頭（適用水壓1MPa)|連體-BNC：連體PU電纜（5002612） * 單軸連體電纜+接頭（適用水壓3MPa)|連體-BNC：連體高水壓防滲透電纜（5005612） * 三軸連體電纜+接頭（適用水壓1MPa)|連體-3xBNC：連體PU四芯電纜（5005017） * 連體+1/4"-28四芯接頭：連體PU四芯電纜（5005015） * 連體+空頭：連體PU四芯電纜（5005040） | ||||||
| 標準附件 | ① M5安裝螺釘（單軸向）/M5安裝螺栓（三軸向）； ② a) 1MPa 水密型標配電纜+接頭：連體5米PU防水電纜+接頭；b) 3MPa 水密型標配電纜：連體高水壓防滲透5米四芯電纜+接頭 ③ 出廠校驗報告 | ||||||
