結構模態試驗用傳感器

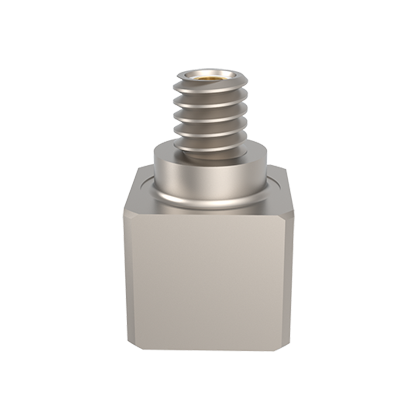

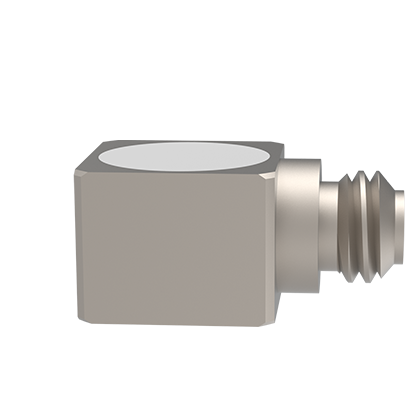

小型立方體設計，適合各類結構平面粘接安裝
| 型號（高端） | J11132/J11232 | J13132/J13232 | J14132/J14232 | |
| 特征描述 | 兩種殼體尺寸及兩種輸出（頂端，側端）；低頻擴展 | |||
| 外形尺寸mm（LxLxH） | 6.8x6.8x6.0 | 8.5x8.5x6.6 | 8.5x8.5x6.6 | |
| 靈敏度（mV/g） | 10 | 50 | 100 | |
| 測量范圍（g peak） | ±500 | ±100 | ±50 | |
| 幅值線性 | ≤±1% | |||
| 寬頻帶分辨率（g rms） | 0.0005 | 0.0001 | 0.00005 | |
| 頻率范圍 | ±5%（Hz~kHz） | 2~12 | 1~12 | 1~10 |
| ±10%（Hz~kHz） | 2~14 | 0.5~14 | 0.5~12 | |
| 安裝諧振頻率（kHz） | ≥43 | ≥40 | ≥38 | |
| 橫向靈敏度 | ≤5% | |||
| 供電電源（VDC） | 18~30 | |||
| 供電電流（mA） | 2~20 | |||
| 輸出阻抗（Ω） | ≤100 | |||
| 直流偏置電壓（V） | 8~12 | |||
| 電噪聲 功率譜密度 (μg/√Hz) | 10Hz | 120 | 24 | 12 |
| 100Hz | 40 | 8 | 4 | |
| 1000Hz | 30 | 6 | 3 | |
| 安裝絕緣電阻 | —— | —— | —— | |
| 最大承受加速度值（g peak） | 800 | 800 | 400 | |
| 最大承受沖擊值（g peak） | 2000 | 2000 | 1000 | |
| 工作溫度（℃） | -50~120 | |||
| 密封形式 | 激光焊接 | |||
| 敏感材料 | 高端 壓電陶瓷/剪切 | |||
| 外殼材料 | 鈦合金 | |||
| 安裝方式 | 粘接 | |||
| 重量（克） | 1.0 | 2.1 | 2.5 | |
| 傳感器輸出接頭形式 | 5-44 | M5 | ||
| 電纜兩端接頭形式 | 5-44—BNC(534xx12) | M5—BNC(511xx12) | ||
| 電纜選項 (電纜描述/型號) | * 電纜兩端接頭 M5—BNC：Φ3mm PVC電纜（5114312）；Φ3mm TPV電纜（5112312）；Φ2mm 四氟高溫電纜（5111212） * 電纜兩端接頭 5-44—BNC：Φ2mm PVC電纜（5341112）；Φ2mm TPV電纜（5343812）；Φ2mm 四氟高溫電纜（5341212） | |||
| 標準附件 | ①標配1米PVC同軸電纜；②出廠校驗報告 | |||
| 其他選項 | * 型號+“E”：選配輸出接嘴（僅限M5）為英制10-32螺紋 *型號+“L“：低頻擴展，5%-1Hz（J11x32）, 5%-0.5Hz（J13x32,J14x32） | |||
